磁珠

您的当前位置: 首 页 >> 产品中心 >> 磁环系列

磁珠

  • 所属分类:磁环系列

  • 点击次数:
  • 发布日期:2019/06/18
  • 在线询价
  • 详细介绍

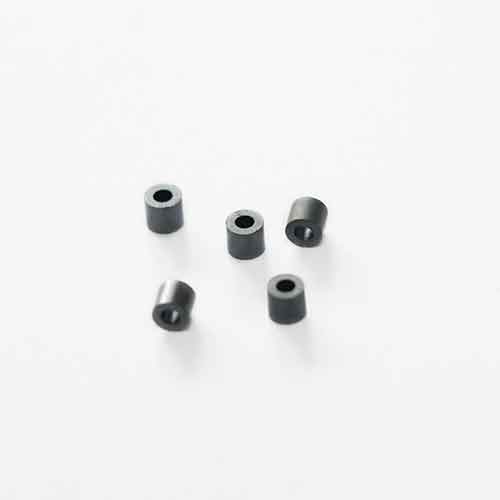

磁珠




磁环规格表(单位:mm)
规格材质
9*5*3镍锌/锰锌
9*5*4镍锌/锰锌
10*6*5镍锌/锰锌
12*7*17镍锌/锰锌
14*10*20镍锌/锰锌


磁珠:

磁珠专用于抑制信号线、电源线上的高频噪声和尖峰干扰,还具有吸收静电脉冲的能力。磁珠是用来吸收超高频信号,像一些RF电路,PLL,振荡电路,含超高频存储器电路(DDRSDRAM,RAMBUS等)都需要在电源输入部分加磁珠,而电感是一种蓄能元件,用在LC振荡电路,中低频的滤波电路等,其应用频率范围很少超过50MHZ。 磁珠有很高的电阻率和磁导率,等效于电阻和电感串联,但电阻值和电感值都随频率变化。

磁珠功能主要是消除存在于传输线结构(电路)中的RF噪声,RF能量是叠加在直流传输电平上的交流正弦波成分,直流成分是需要的有用信号。要消除这些不需要的信号能量,使用片式磁珠扮演高频电阻的角色(衰减器)。

磁珠有很高的电阻率和磁导率,他等效于电阻和电感串联,但电阻值和电感值都随频率变化。它比普通的电感有更好的高频滤波特性,在高频时呈现阻性,所以能在相当宽的频率范围内保持较高的阻抗,从而提高调频滤波效果。
