如何降低高频变压器时的漏感

发布日期:2019-05-17 作者: 点击:

高频变压器是开关电源中进行能量储存与传输的重要部件,单片开关电源中高频变压器性能的优劣,不仅对电源效率有较大的影响,而且直接关系到电源的其它技术指标和电磁兼容性(EMC)。为此,一个高效率高频变压器应具备直流损耗和交流损耗低、漏感小、绕组本身的分布电容及各绕组之间的耦合电容要小等条件


高频变压器的直流损耗是由线圈的铜损耗造成的。为提高效率,应尽量选择较粗的导线,并取电流密度J=4~10A/mm2。


高频变压器是工作频率超过中频(10kHz)的电源变压器,主要用于高频开关电源中作高频开关电源变压器,也有用于高频逆变电源和高频逆变焊机中作高频逆变电源变压器的。按工作频率高低,可分为几个档次:10kHz-50kHz、50kHz-100kHz、100kHz~500kHz、500kHz~1MHz、1MHz以上。传送功率比较大的情况下,功率器件一般采用IGBT,由于IGBT存在关断电流拖尾现象,所以工作频率比较低;传送功率比较小的,可以采用MOSFET,工作频率就比较高。


在设计高频变压器时要把漏感减低。因为漏感愈大,产生的尖峰电压幅度越高,漏极钳位电路的损耗就大,这必然导致电源效率降低。对于一个符合绝缘及安全性标准的高频变压器,其漏感量应为次级开路时初级电感量的1%~3%。要想达到1%以下的指标,在制造工艺上将难于实现。


减小漏感时可采取以下措施:

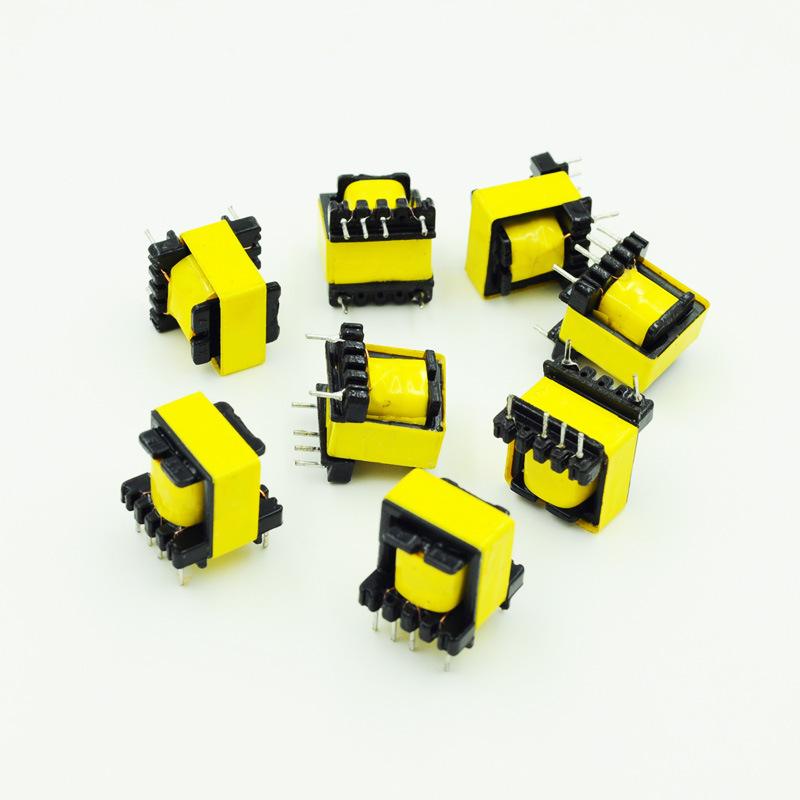

高频变压器


1.减小初级绕组的匝数NP;

2.增大绕组的宽度(例如选EE型磁芯,以增加骨架宽度b);

3.增加绕组的高、宽比;

4.减小各绕组之间的绝缘层;

5.增加绕组之间的耦合程度。
